相关知识

程序下载

在嵌入式系统中，程序下载方式主要有以下几种。

ICP

In-Circuit Programming，在电路中编程。指通过外部调试器或编程工具，对目标系统电路板上芯片进行程序下载和烧录。需要连接外部工具（如 JTAG、SWD 调试器），适用于开发阶段。TI AM62Ax用的工具是XDS200。

ISP

In-System Programing，在系统中编程。是一种在微控制器或其他集成电路（IC）安装在电路板上时对其进行编程的方法，无需拆卸芯片。通过外部接口，如UART、SPI、CAN、I2C等，可以在不拆卸硬件的情况下更新或重新编程设备的固件。

执行ISP时，需要依赖外部工具，比如上位机和通信设备，将新程序传输到目标芯片。这个过程依赖于Bootloader，即由芯片制造商编写并内置于系统中的程序。Bootloader负责管理固件的接收和写入到芯片的存储器中。

要启动ISP过程，芯片需要进入特定的Bootloader模式，这样它才能接收并写入新的固件。通常，通过施加特定的信号或命令序列来进入Bootloader模式，这些信号或命令的具体方式可能因芯片及其制造商的规范而异。一旦进入Bootloader模式，新的固件就可以被传输并写入芯片的存储器中，完成ISP过程。

IAP

In-Application Programming，在应用中编程。是一种允许微控制器在程序运行过程中通过其支持的通信接口（如USB、CAN、UART、I2C、SPI等）下载程序或数据到FLASH中的方法。IAP技术使得用户可以在程序运行时重新写入FLASH中的内容，从而实现固件的更新和升级。

IAP的主要概念是在程序运行过程中，通过应用程序自身实现对Flash或存储器的擦除和重写。这种技术的特点无需外部编程器，通常用于在线更新、OTA升级等场景。

支持IAP技术的微控制器必须是基于可重复编程闪存的微控制器。为了实现IAP，需要设计一个Bootloader或相应的升级模块，在系统运行执行更新时，应用程序通过调用MCU内部的Flash操作接口（如擦除、写入），完成固件的更新。在运行状态下，程序本身需要负责Flash操作，并需要Bootloader或升级模块用于管理更新过程。

无论是ICP技术还是ISP技术，都需要连接下载线，或者设置跳线帽等其他操作。一般来说，产品的电路板都会密封在外壳中，在这时若要使用ICP或ISP的方式对程序进行更新，则必然要拆装外壳，如果产品的数量比较多，将花费很多不必要的时间。

采用IAP编程技术，可以在一定程度上避免上述的情况。一般情况下，产品的外壳都会留有通信接口，通过这种通信方式对程序进行升级，则可以省去拆装的麻烦。在此基础上，若引入远距离或无线数据传输方案，更可以实现远程编程或无线编程。

存储介质

RAM

随机存储器（Random Access Memory）：可读可写，特点是掉电会丢失数据。

RAM又分为SRAM(Static RAM)和DRAM(Dynamic RAM)，SRAM是读写速度非常快的存储设备，但价格昂贵。DRAM比ROM速度快，但是比SRAM速度慢，价格低于SRAM，计算机内存使用的就是DRAM。

SRAM

静态随机存取存储器(Static Random Access Memory)，它是一种具有静止存取功能的内存，不需要动态刷新电路即能保存它内部存储的数据，掉电消失。SRAM一般容量较小，但是读写速度很快，是目前读写最快的存储设备；它也非常昂贵，制作工艺复杂，成本较高，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。

DRAM

动态随机存取存储器(Dynamic Random Access Memory)，保留数据的时间很短，速度也比SRAM慢，不过它还是比ROM要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机内存就是DRAM的；为了保存数据，需要不断刷新，一旦不刷新或掉电数据即消失，供电时需要刷新电路。

SDRAM

同步动态随机存储器(Synchronous Dynamic Random Access Memory)，是DRAM的一种。利用一个单一的系统时钟同步所有的地址数据和控制信号。使用SDRAM不但能提高系统表现，还能简化设计、提供高速的数据传输。在嵌入式系统中经常使用。

• 同步：存储器工作需要同步时钟；

• 动态：需要刷新来保证数据不丢失；

• 随机：数据不是线性依次存储，而是自由指定地址进行数据读写。

ROM

只读存储器(Read Only Memory)：掉电时可以保存数据.

只读存储器，在单片机运行时，只能从中读取数据，不能向里面写数据。特点是掉电不丢失数据，在单片机中主要用来存储代码和常量等内容。

ROM也有很多种，PROM是可编程的ROM，PROM和EPROM（可擦除可编程ROM）两者区别是，PROM是一次性的，也就是软件灌入后无法修改，这种是早期的产品，现在已经不使用了；而EPROM是通过紫外光的照射擦除原先的程序，是一种通用的存储器。另外一种EEPROM是通过电子擦除，价格很高，写入时间很长。

FLASH

FLASH存储器又称闪存，它结合了ROM和RAM的长处，不仅具备电子可擦除可编程（EEPROM）的性能，还不会断电丢失数据，同时可以快速读取数据（NVRAM的优势），U盘和MP3里用的就是这种存储器。

nor flash 和 nand flash

都是非易失性闪存技术，两者在读写速度、接口、成本、寿命等方面有如下区别：

1. 读写速度：nor读速度比nand快；nand写速度比nor快；
2. 接口：nor flash带有SRAM接口，有足够的地址引脚来寻址，可以很容易的存取其内部的每一字节；nand flash使用复杂的I/O口串行存取数据，8个引脚用来传送控制、地址和数据信息，时序较复杂。
3. 成本及容量：nor flash 一般容量较小，工艺较复杂，所以成本较高；nand flash 的生产工艺较为简单，因此其容量较大，价格更低。
4. 擦除寿命：nor的擦写次数是十万次；nand的擦写次数是一百万次。

UDS服务

以下是在CAN升级过程中主要使用的UDS服务及其简要说明：

1. 27服务（SecurityAccess）：主要用来在进行敏感操作（如重编程、数据写入等）前确保操作者有适当的权限。简要来说，它通过一个请求种子和发送密钥的过程来验证用户身份，防止未授权的访问。不同的服务要求的安全访问等级不一样。
2. 31服务（Routine Control）：主要用于执行和控制ECU内的预定义程序序列。这个服务可以用于各种复杂的控制任务，如软件更新、自检、数据验证等。
3. 34服务（RequestDownload）：请求下载服务。这个服务用于从ECU请求下载数据。它包含一个数据格式标志符，指示数据的压缩方法和加密算法。如果未应用压缩或加密，相应位为0。此外，数据格式标志符还指示memorysize参数和memoryaddress参数的长度。在实际应用中，34服务用于告知ECU，数据的存放地址和长度，为数据传输做准备。
4. 36服务（TransferData）：数据传输服务。这个服务用于数据的实际传输，可以是下载也可以是上传，具体方向由之前的34或35服务控制。36服务包含一个blockSequenceCounter，用于在多个服务请求序列失败时提高错误处理机制。每次36服务请求后，blockSequenceCounter自增1，当增加到0xFF后，下次请求36服务时blockSequenceCounter从0x00开始。
5. 37服务（RequestTransferExit）：请求退出传输服务。这个服务用于请求退出数据传输。当诊断仪需要停止与ECU之间的数据传输时，可以使用此服务。如果之前的34和36服务都顺利执行完成，那么37服务将收到ECU的positive response。

背景

本文使用的芯片是TI的AM62A7，多核异构的芯片。

电源状态

在进入或退出编程会话阶段，需发送 SWDL Start/SWDL End 事件，通知power模块，以确保电源状态的稳定。这一机制能够有效减少因用户误操作，导致 ECU 意外下电，软件升级流程中断的风险。

安全相关

安全访问

31/34/36/37服务的执行，都需要经过27服务的安全访问验证。一般来说，不同安全等级用的算法是不一样的。

AM62Ax芯片随机数生成的参考代码，见链接：AM62Ax MCU+ SDK: SA3UL Random Number Generator Test

MCU R5F这边不支持直接调用TI SDK中的接口，需要SOC调用接口实现。

加密加速

关于硬件加密加速的Linux驱动，详情可以参考链接：3.2.2.3. Crypto — Processor SDK AM62Ax Documentation

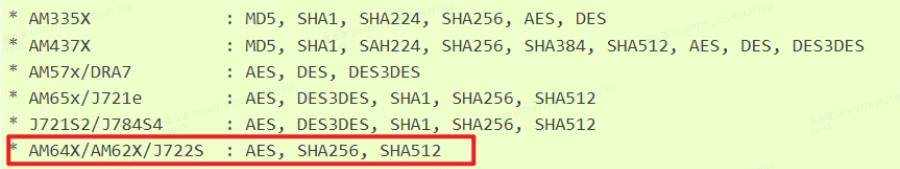

对于AM62Ax SoC，它支持一种名为SA2UL/SA3UL的硬件加速器，用于加密操作，硬件加速器做算法计算时，速度比纯软件会快很多。部分芯片和算法支持硬件加速，其他是纯软件实现，支持加速的算法见下图。

为了使用OpenSSL访问上述加密硬件加速器驱动程序，需要Cryptodev（可以作为模块构建）。该框架并未正式包含在内核中，而是以“cryptodev”的名称移植到了Linux下。它作为SDK的一部分构建，无需进一步配置。（内核配置已在SDK中设置完成，无需进一步配置即可将驱动程序内置于内核中）

安全状态

在车辆进行CAN总线升级前，需要检测车辆状态，确保升级过程的安全性、稳定性和可靠性。比如：

• 车速较高的情况下，ECU可能忙于处理实时数据，如发动机控制、刹车系统等，这时候如果进行升级，可能导致通信中断或数据错误，影响行车安全。

• 车辆在高速行驶时升级，突然的系统重启或通信中断可能导致控制失灵，非常危险。

• 所以升级前，可以通过31例程检查是否满足车辆安全条件。

信息安全

为确保数据存储安全，并严格限定仅接收经认证的文件，升级包一般会实施加密及数字签名机制。

解密用的公钥是明文存放的，为了安全考虑，需要用一个动态数据去加密这个公钥。确保每一个ECU加密后的密钥都是不一样的。

数据处理

压缩

为优化传输效率，可以对传输数据进行压缩处理以缩短编程时间。

当使用系统内置的工具将文件夹压缩成ZIP文件时，通常使用的是Deflate算法。

Deflate算法是一个广泛使用的无损压缩算法，它结合了LZ77算法和Huffman编码，以实现高效的压缩。

使用7z打开压缩包，可以查看使用的压缩算法。

注意：不同类型的文件，压缩率是不一样的，文本文件的压缩率会比较高。

共享内存

RPMsg可以用于Linux与MCU之间的通信。它是一种标准化的IPC协议。RPMsg一次只能传递 496 字节的数据，而升级过程中需要传输的数据量是很大的，这样会很影响升级速率。因此，通过共享内存传递升级包数据，这样会更加高效。

两个核同时访问同一个共享内存区域，如何实现同步，实现资源互斥访问是一个需要重点考虑的问题。

注意：使用共享内存的通讯方式，数据是不通过 RPMsg通道交换的，RPMsg主要起通知作用，并传递描述共享内存的相关信息，例如，物理地址。

关于物理地址：

1. 共享内存划分给升级的区域，SOC驱动不能随便改，要确保两边地址一致。
2. 升级包是通过共享内存传递的，地址不对，取出的数据肯定也是不对的，那么CAN升级永远都是失败的，甚至MCU会挂掉。可以考虑做校验，两边的地址如果不匹配则认为本次升级失败，或者要保证共享内存地址不会改动。

方案说明：

1. MCU R5F收到数据之后会直接写到共享内存里面去，一次写3K，写满1.5M会通知SOC A53一次。在SOC处理的期间，MCU会回复上位机pending，这个时候它是不会发数据过来的，会一直等处理完成。
2. 关于双缓冲机制：使用双缓冲，保证读写操作互不影响。例如，当R5F核写入时，A53核可以读取另一块缓冲区，减少读写等待的时间。但是SOC端的处理也只是拷贝数据，花不了多少时间，可预见提升不大，因为实际上的升级速度瓶颈不是卡在这里。

IVD

完整性校验。

Flash操作

不同的文件需要写入到不同的位置，所以我们需要对存储空间进行划分。在进行FLASH空间划分时，需要知道编写的程序占用FLASH空间大小。在实际设计过程中，可以先编写部分程序，代码编译之后会生成一个map文件，根据这个文件，可以预估程序最终会占用的空间大小。在实际空间分配过程中，可以稍微大一点，以便于后续的功能扩展。

MCU升级处理

升级包还原后，如果有SOC(A53)的部分，先升级SOC。升级完成后，如果有MCU(R5F)的部分，有两种处理方案：

1. 由SOC直接写到NorFlash，需要做NorFlash互斥，升级的时候SOC发送IPC通知MCU关闭flash驱动，升级完再通知MCU打开。
2. SOC将MCU的升级数据，写入共享内存，写完后通知MCU去取，MCU自己写到norflash里面。

方案一：SOC直接写到NorFlash

优点：

1. 简化流程: SOC直接将数据写入NorFlash，避免了通过R5F中转，数据传输路径最短。
2. 提高效率: 直接写入NorFlash可以减少中间环节，升级效率有一定提升。

缺点：

1. 需要互斥机制: 在升级过程中，SOC需要通过IPC通知MCU关闭flash驱动，升级完成后再次通知MCU打开。需要确保NorFlash操作的可靠性。

SOC端处理如下：

1. u-boot的dts不匹配 flash 节点，u-boot代码无初始化ospi；
2. 配置设备树和CONFIG_SPI_CADENCE_QUADSPI=m(flash动态加载)后，内核启动过程中不会初始化 OSPI 控制器或操作 Flash。收到IPC消息，执行加载驱动后内核才会根据设备树 &ospi0 节点初始化 OSPI 控制器，此时才会去操作 Flash 并注册 MTD 设备，然后可以通过/dev/mtd0 进行读写。

方案二：SOC将MCU的升级部分写入共享内存

优点：

1. 灵活性高：MCU可以自主从共享内存中读取升级数据并写入NorFlash，SOC无需直接参与MCU的升级过程。
2. 并行处理：SOC和MCU可以同时处理各自的升级任务，提高了整体升级效率。
3. 无需互斥机制：由于MCU自主完成升级，无需通过IPC通知MCU关闭或打开flash驱动，减少了对IPC的依赖。

缺点:

1. 共享内存管理复杂：需要预留共享内存资源（需评估系统内存余量），并划分不同的共享内存区域来存储多个MCU升级文件，增加了内存管理的复杂性。
2. MCU性能要求高：MCU需要自主完成从共享内存读取数据并写入NorFlash的过程，对MCU的性能要求较高。
3. 升级流程复杂：因为可以并行升级，所以SOC和MCU之间需要同步升级状态，有一方升级不成功则认为升级不成功。比如，MCU升级成功，SOC升级失败，因为是AB升级，这时候两边都不应该切换分区，否则可能会导致软件之间的不匹配。

目前，MCU的升级处理采用的是方案1。主要考虑两个方面：

1. 软件实现简单，数据链路短。
2. MCU升级数据总共有2M左右，目前擦除Norflash比较耗时。实际测试Norflash读1K 1ms，擦除256K 952ms，写1K 15ms。

升级流程

升级流程参考ISO 15765-3:2004。

对于升级数据(UDS $36)的处理流程，属于内部流程，我们自己决定即可，客户不关心这部分，流程合理即可。

比如，升级包是先压缩–》加密–》签名–》压缩，那么还原的时候需要先解压–》验签–》解密–》解压。

启动顺序

AM62Ax 使用笔记 | 仙人

上位机设计

用来调试和测试CAN升级。

可以用同星搭建：同星UDS刷写工程搭建 | 仙人

下面介绍如何用CAPL写一个上位机。

Panel

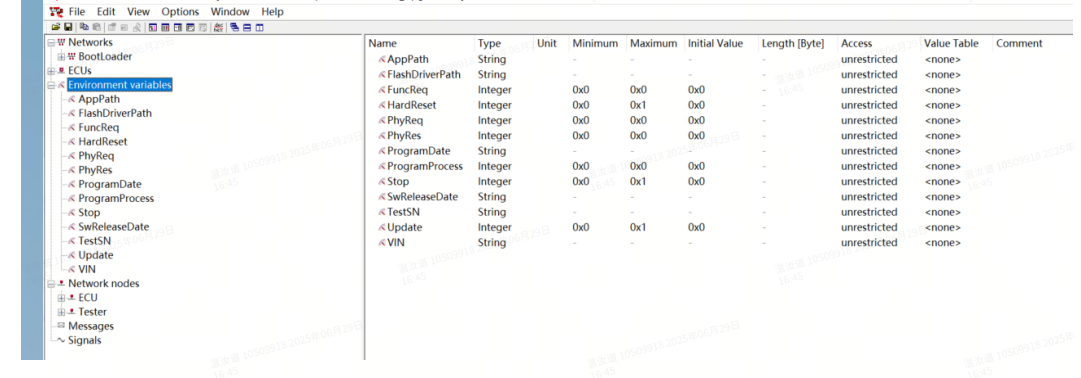

1. 定义环境变量
   根据需要定义不同类型的环境变量，主要用于在用户界面（Panel）和CAPL脚本之间传递数据或触发事件，从而实现动态交互。



   以下是其核心作用及具体应用：

   数据传递与同步

   作用：在 Panel 的控件（如输入框、按钮、滑动条）与 CAPL 脚本之间传递实时数据。
   比如：

   • 用户在 Panel 的输入框中输入数值，通过环境变量传递给 CAPL 脚本，控制某个 CAN 信号的发送值。

   • CAPL 脚本从 ECU 读取数据（如车速、转速），通过环境变量更新 Panel 的显示控件。

   事件触发

   • 作用：当环境变量的值发生变化时，触发 CAPL 脚本中的特定逻辑。

   • 示例：点击 Panel 的按钮时，修改关联的环境变量值，触发 CAPL 的 on envVar 事件，执行发送 CAN 消息或启动测试用例的操作。

2. 创建panel，不做介绍

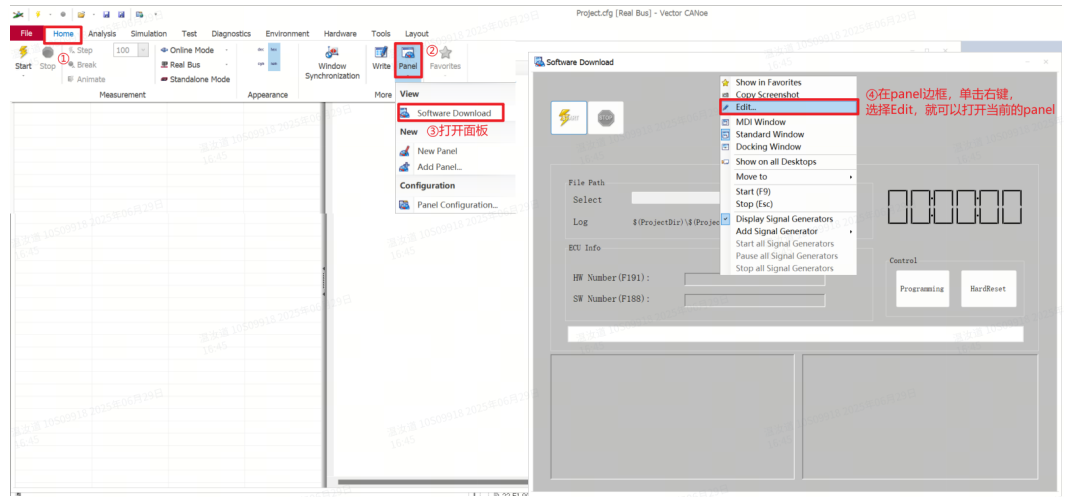

3. 编辑已有的panel



4. 部分控件使用介绍，其余使用F1查看帮助文档或者问AI

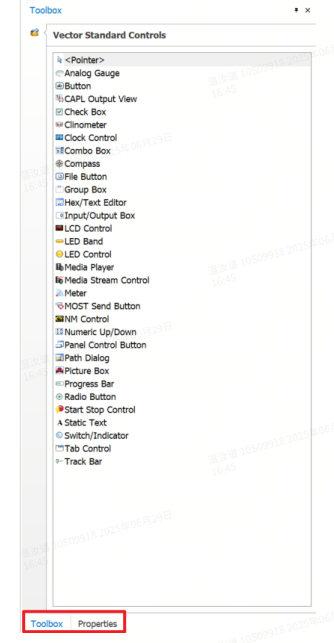

   Toolbox列出了支持的所有控件，Properties显示被选中控件的属性。

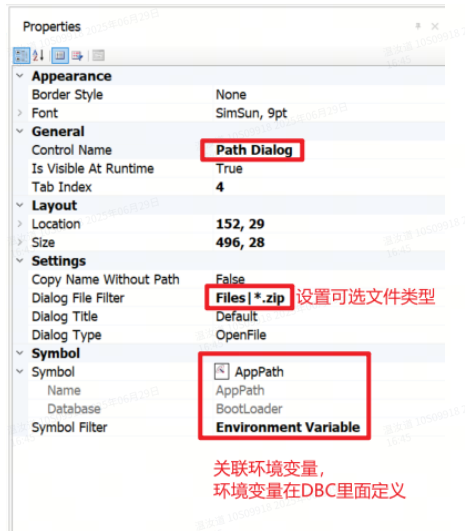

Path Diaglog

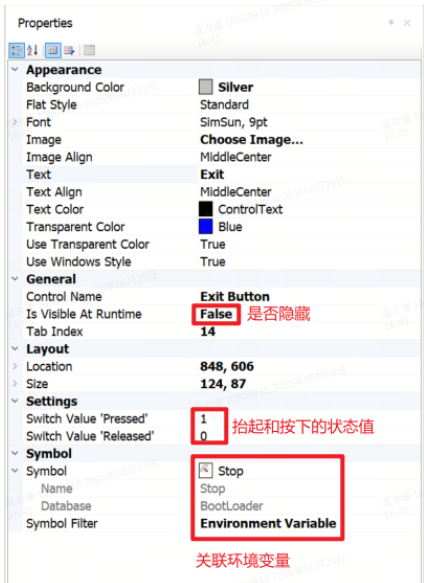

Button

Dll

1. 准备开发环境

   • 确保安装了Visual Studio（如VS2010、VS2019等）

   • 获取Vector提供的示例工程文件夹 KeyGenDll_GenerateKeyEx，以canoe 10.0为例，工程位于：

     1 2	C:\Users\Public\Documents\Vector\CANoe\10.0 (x64)\CANoe Sample Configurations\CAN\Diagnostics\UDSSystem\SecurityAccess\Sources

2. 打开并修改工程

   • 打开 KeyGenDll_GenerateKeyEx文件夹中的 GenerateKeyExImpl.vcproj或
     GenerateKeyExImpl.vcxproj 文件。

   • 在Visual Studio中，找到 GenerateKeyExImpl.cpp 文件，修改其中的 GenerateKeyEx函数，实现所需的解锁算法。

   • 使用 extern "C"来告诉C++编译器不要对这些函数进行名称修饰，这样链接时才能正确找到对应的符号。

3. 编译生成DLL

   • 修改完成后，右键点击 GenerateKeyExImpl项目，选择“生成”。

   • 生成的DLL文件通常位于工程目录下的 Debug或 Release 文件夹中。

4. 用dll解锁，CAPL里面需要使用该函数：DiagGenerateKeyFromSeed

CAPL

事件

介绍一些重要事件：

• on diagResponse ：接收到诊断响应时触发

• on diagRequestSent Upload_Download_Transmit：36服务请求发送成功后触发

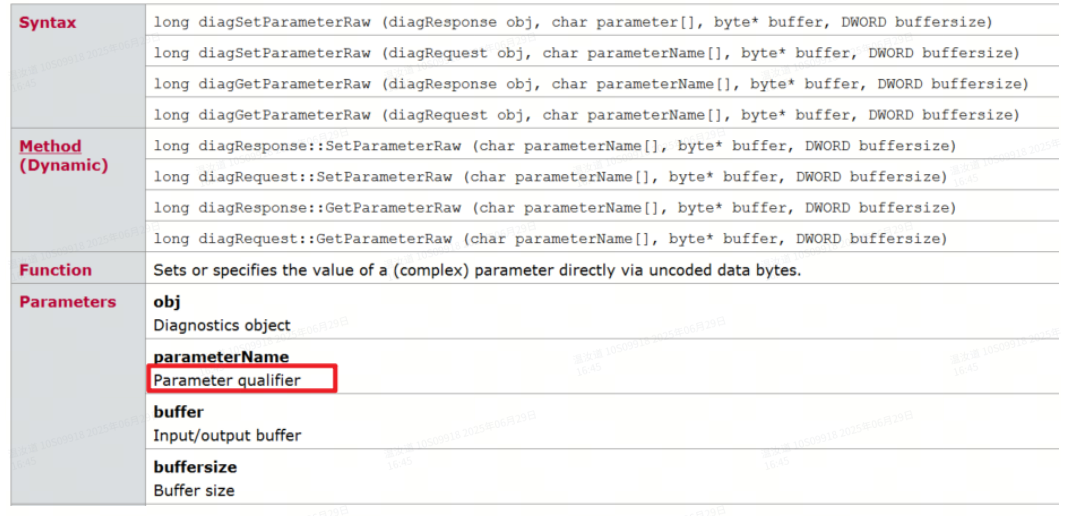

Parameter qualifier如何确定

有些接口需要传入Parameter qualifier参数，如果不正确，诊断数据不会被正确赋值。Parameter qualifier可以在cdd文件里面找到相关定义，以27服务为例：

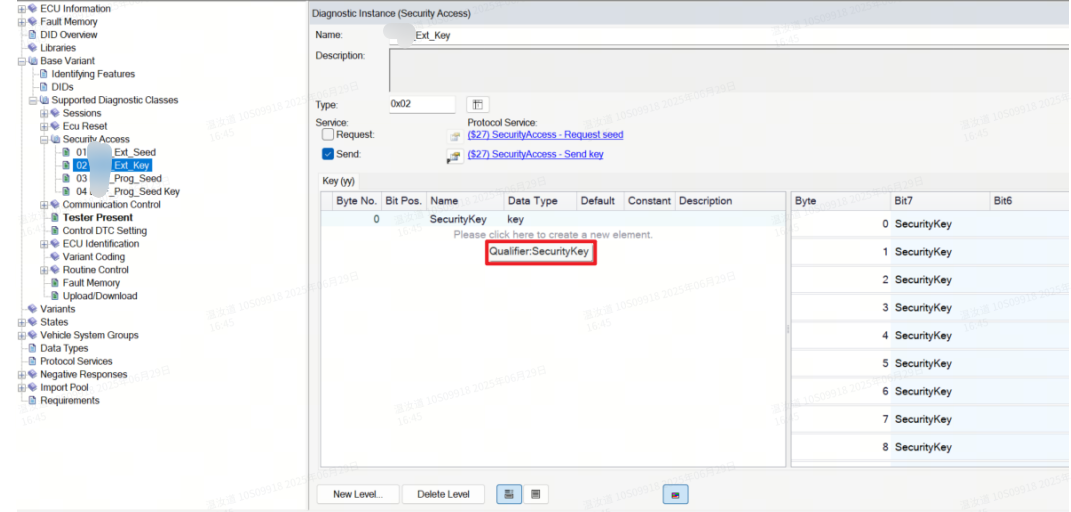

1. 鼠标放在参数条目上面会显示qualifier

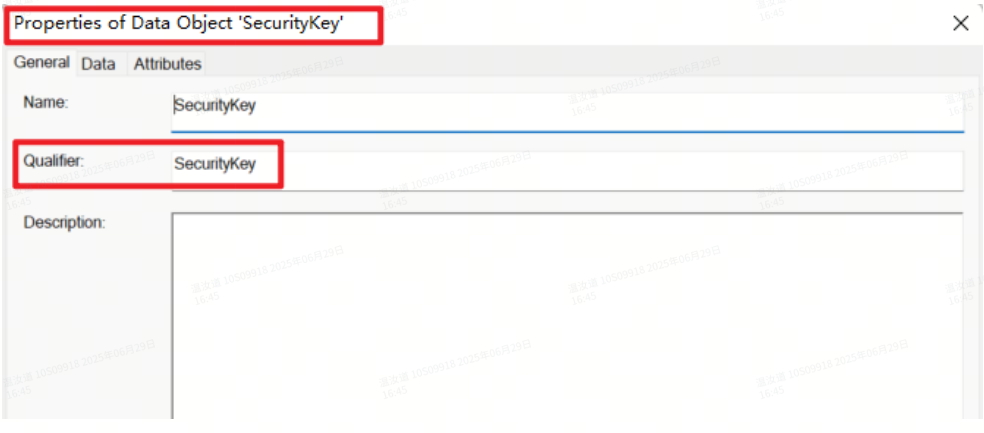

2. 选中要参看的参数条目，右键查看属性也可以看到qualifier



加密

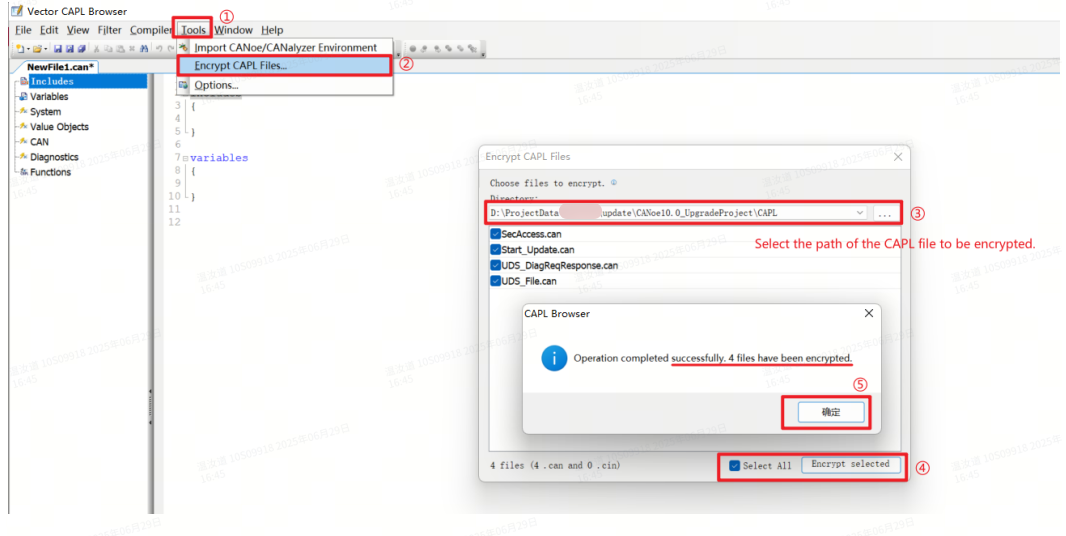

在工作中，有时候需要将CANoe工程外发，如果不想让别人查看我们编写的CAPL源码，那么这个时候就可以通过CAPL Browser的加密功能对源码进行加密。

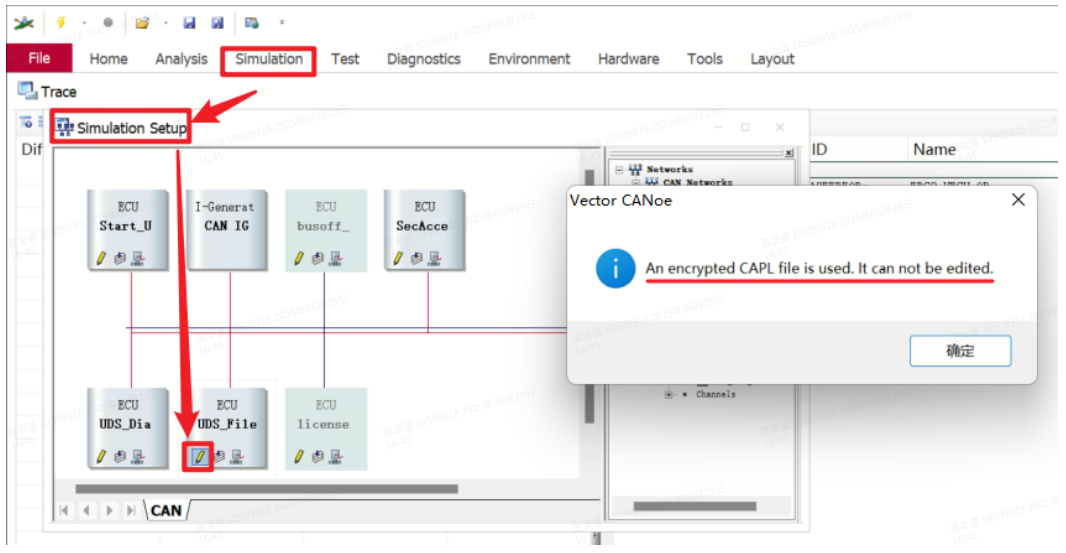

编译并加密完成后，先备份.can源文件，再将.can文件删除。当外发工程时，想要编辑或者查看时，就会提示capl已加密，但是不影响capl的功能执行。

注意：出现下图的提示才说明是ok的。

其他

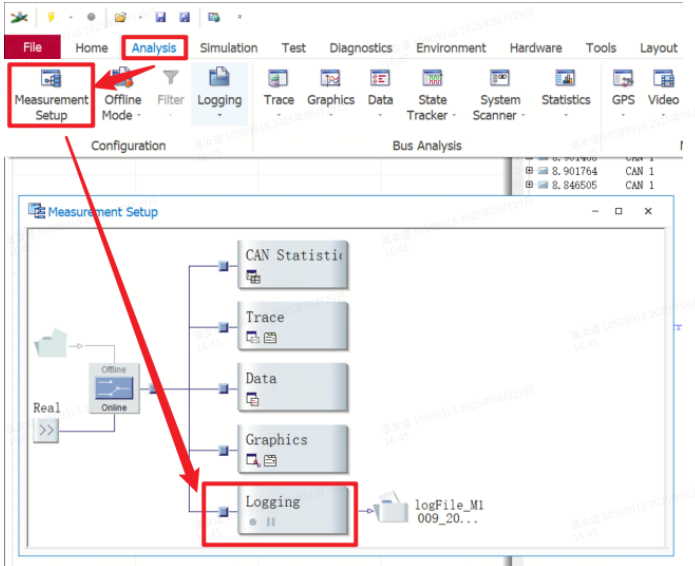

1. 日志记录需要激活Logging插件

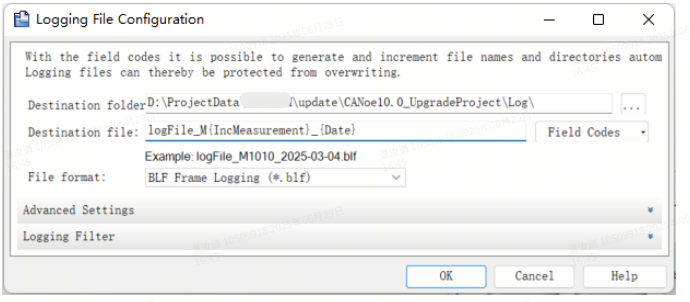

   canlog文件自动命名：

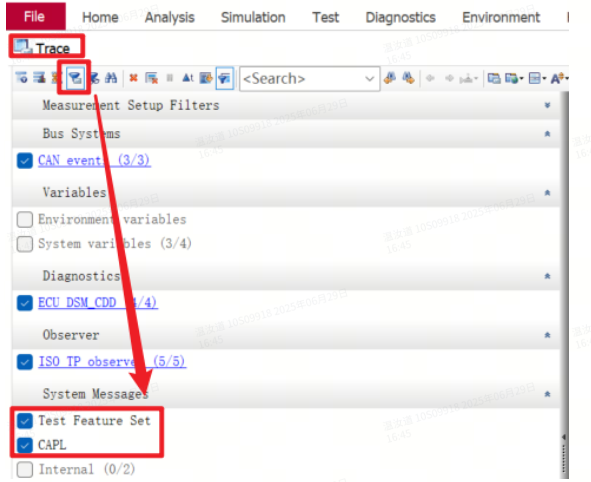

2. 如果要在trace窗口查看CAPL输出信息，需要在predefined filter的System Message里面激活CAPL消息。

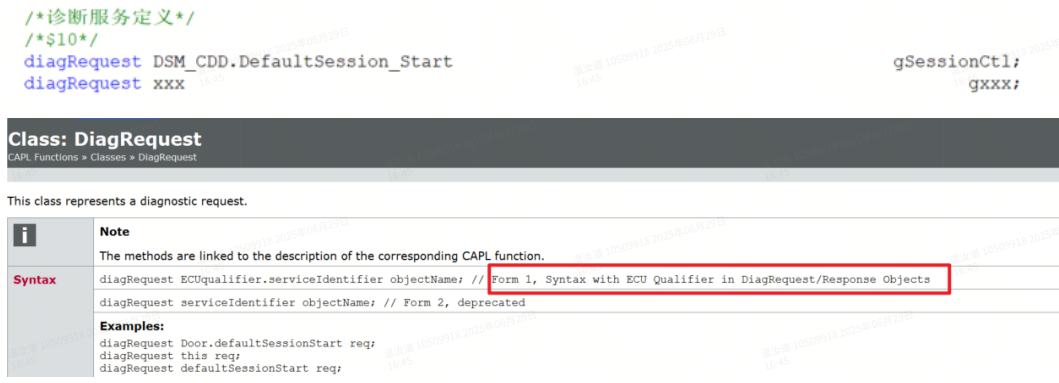

3. 如果定义的诊断服务serviceIdentifier不存在，diagSendRequest为诊断对象创建PDU字节序列会失败，调用的CAPL函数无法工作。例如，无法在网络上发送请求。但是，这种情况不会有编译报错提示。所以，建议用第一种格式定义。



一些问题

现象：ECU长时间pengding，然后ECU回复了77正响应，trace窗口只看到一次77，理论上capl event只会进入一次。 但是，实际上在同一个时刻，进入了很多次，相当于事件触发了很多次。

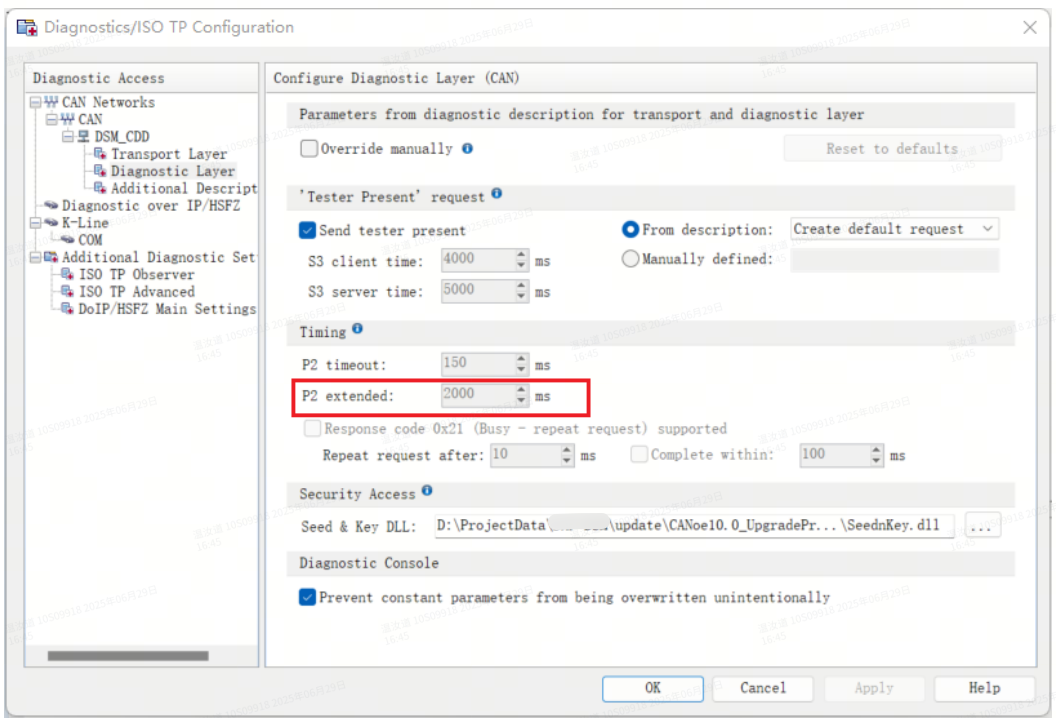

根本原因：pending回复的时间超过P2*的时间导致的。比如：要求在2S内回复，实际ECU在2.1S才发pending。要去解决报文发送不准的问题，而不是过滤掉重复的事件。
